Является аналогом Graco Xtreme X70:1 King, 180CC

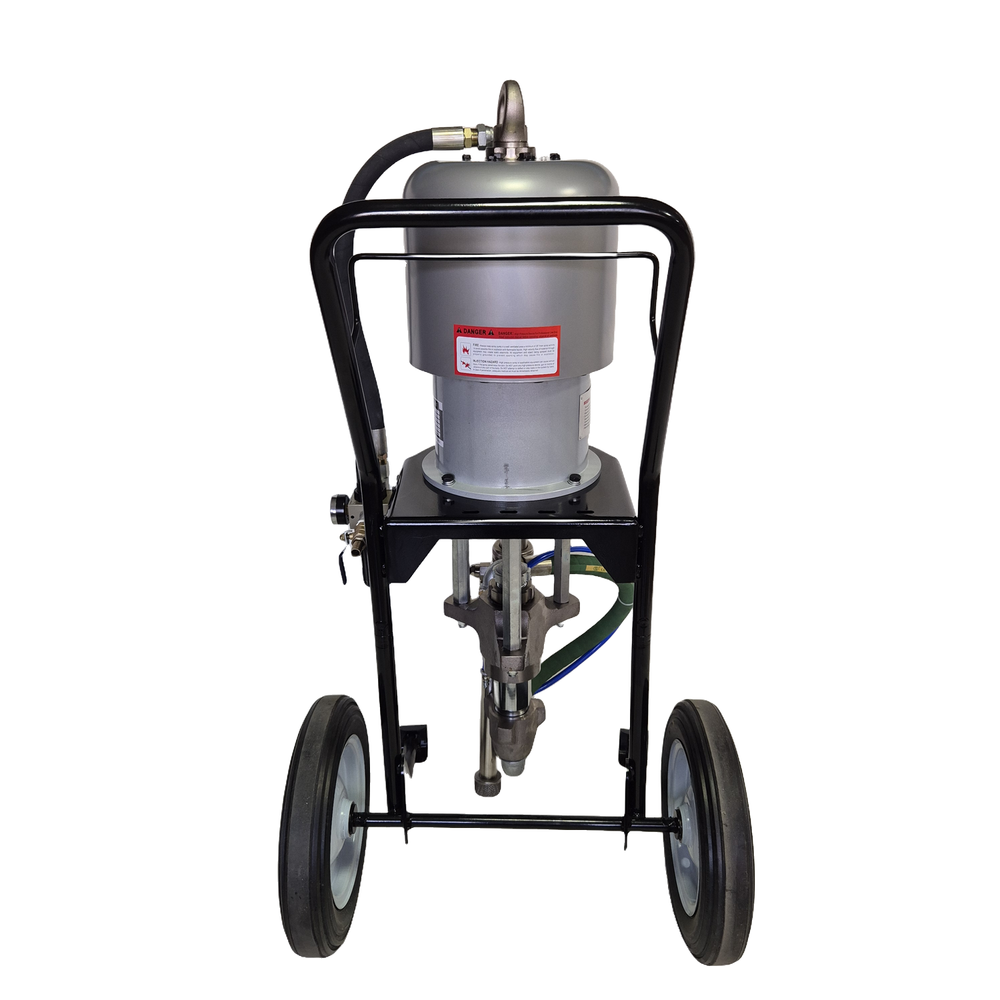

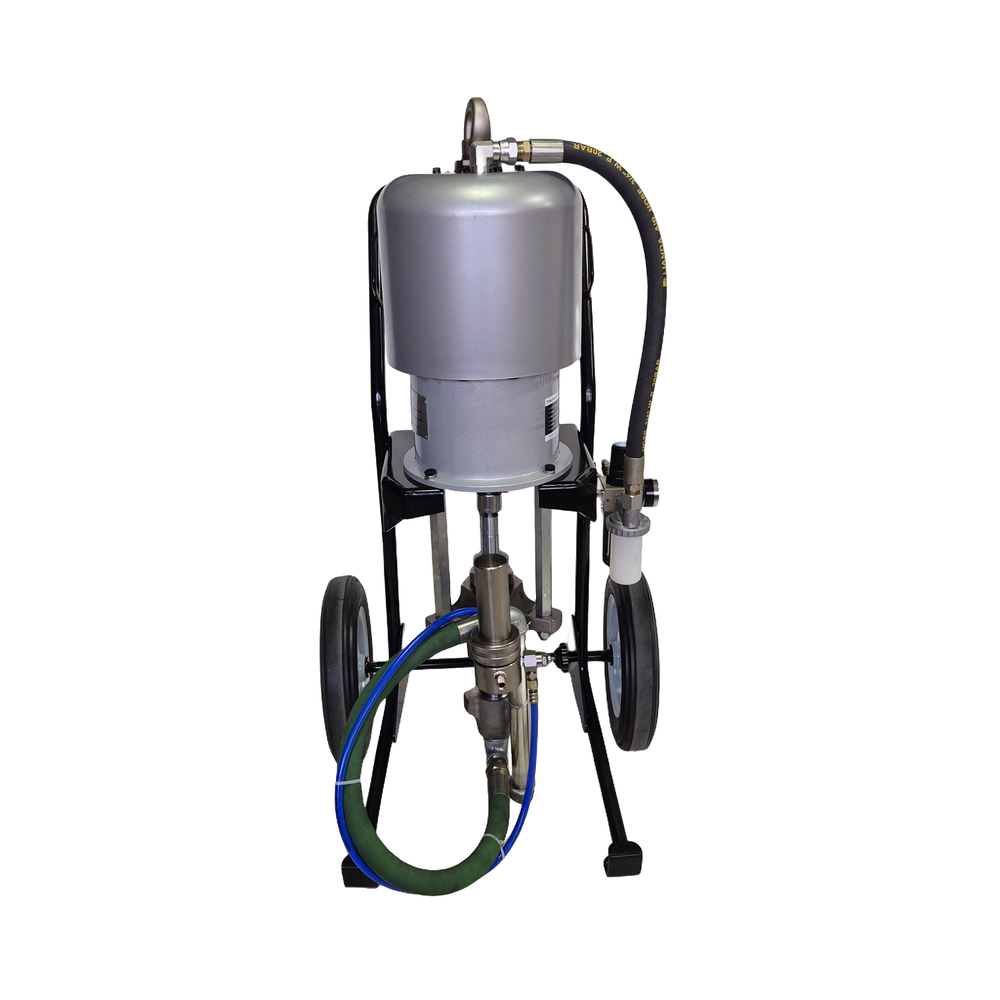

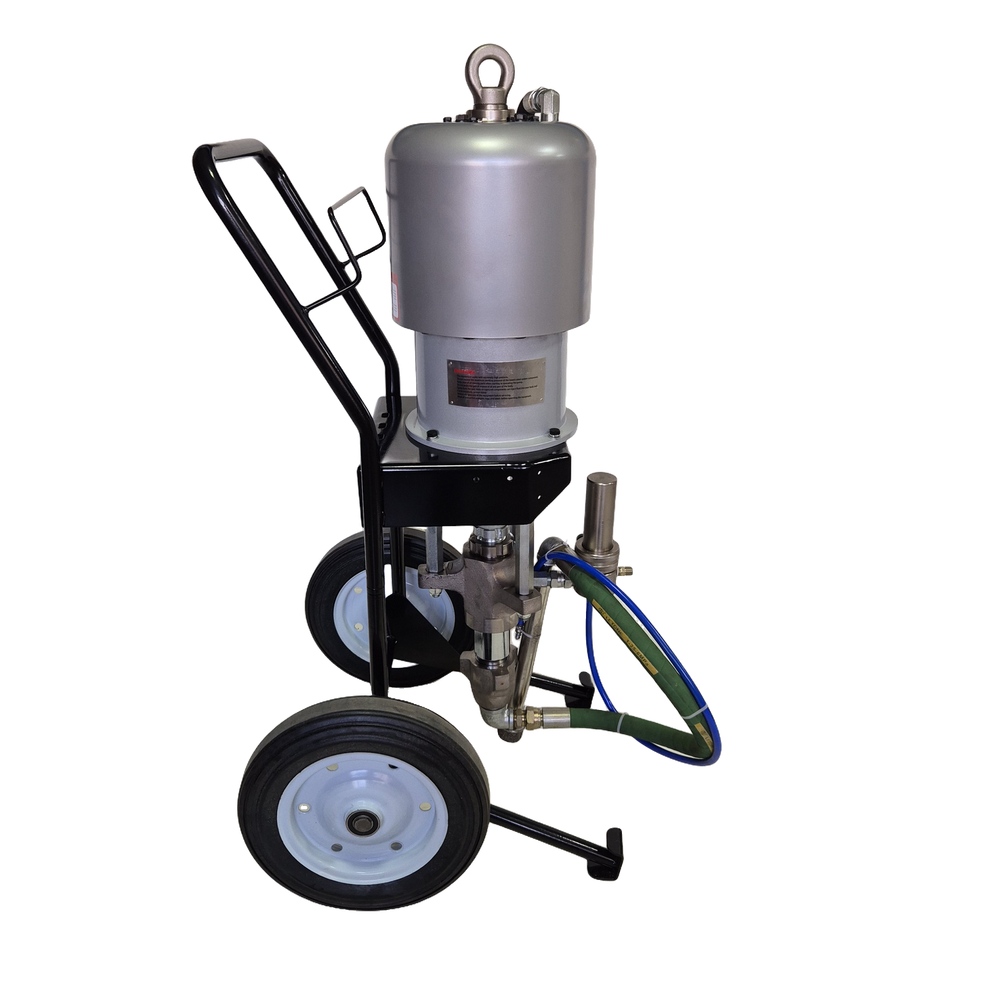

Особенностью окрасочного аппарата безвоздушного распыления XT-681 является пневматический привод, позволяющий оборудованию такого типа иметь выдающиеся технические характеристики и высокую производительность при высоком давлении. Для подготовки воздушного потока на входе установлен блок подготовки воздуха, включающий фильтр-влагоотделитель, лубрикатор и редуктор с манометром.
Не рекомендуется использование аппарата с материалами, содержащими абразивные микрочастицы (напр. цинкосодержащие краски), приводящие к ускоренному износу частей аппарата.
Принцип действия:
Поршневой насос, приводимый в действие пневматическим двигателем, подает рабочий материал по шлангу к безвоздушному краскопульту. Проходя через сопло малого диаметра под высоким давлением, рабочий материал дробится на микроскопические частицы и попадает на обрабатываемую поверхность.
Поршневой насос относится к классу объёмных насосов, основным рабочим органом которого является поршень. При движении поршня вверх в рабочей камере насоса создаётся разрежение, нижний шариковый клапан открыт, а верхний шариковый клапан (в поршне) закрыт, — происходит всасывание жидкости. При движении в обратном направлении в рабочей камере создаётся избыточное давление, и уже открыт верхний клапан, а нижний закрыт, — происходит нагнетание жидкости. Поршень приводится в действие пневматическим двигателем, работающим от сжатого воздуха, подаваемого компрессором.
Технические характеристики:
Коэффициент повышения давления - 68:1
Максимальное рабочее давление, бар - 476
Максимальная производительность, л/мин - 11.0
Ход поршня, мм - 120
Давление воздуха на входе, бар - 3.0-7.0
Масса, кг -
РКТ насос - арт. 25D235 180СС
РКТ пневмомотор - for 10 inch King Air Motor арт. 237-730
Комплектность:
Окрасочный аппарат на тележке
Безвоздушный краскопульт XTR-7+ 500 бар
Соплодержатель XHD 500 бар
Сопло быстрозаменяемое XHD #517
Шланг высокого давления 15 м, 3/8", 500 бар
Шланг-поводок
Заборный шланг с фильтром
Ключ разводной 250 мм
Ключ рожковый 17/19
